全国产化设计，支持4G LTE网络接入，可作为网关部署在工业现场，实现各类监控、安放、刷卡等数据上传。
硬件配置：
一个千兆WAN口；
4个千兆LAN口；
支持miniPCIe接口的4G模组（外插NANO SIM卡）；
支持2.4/5G WIFI接入；
支持GPS；
支持TF卡；
支持USB2.0，可导出日志；
支持一组RS485接口；
支持Raspberry Pi4 核心板
支持树莓派标准40pin GPIO接口插座；
支持板载SSD插座；
支持PCIe3.0 x1插座；
支持Zigbee3.0；
支持一个千兆WAN口和2个千兆LAN口；
支持SD3.0接口；
支持SATA3.0接口；
此板卡也支持定向开发；

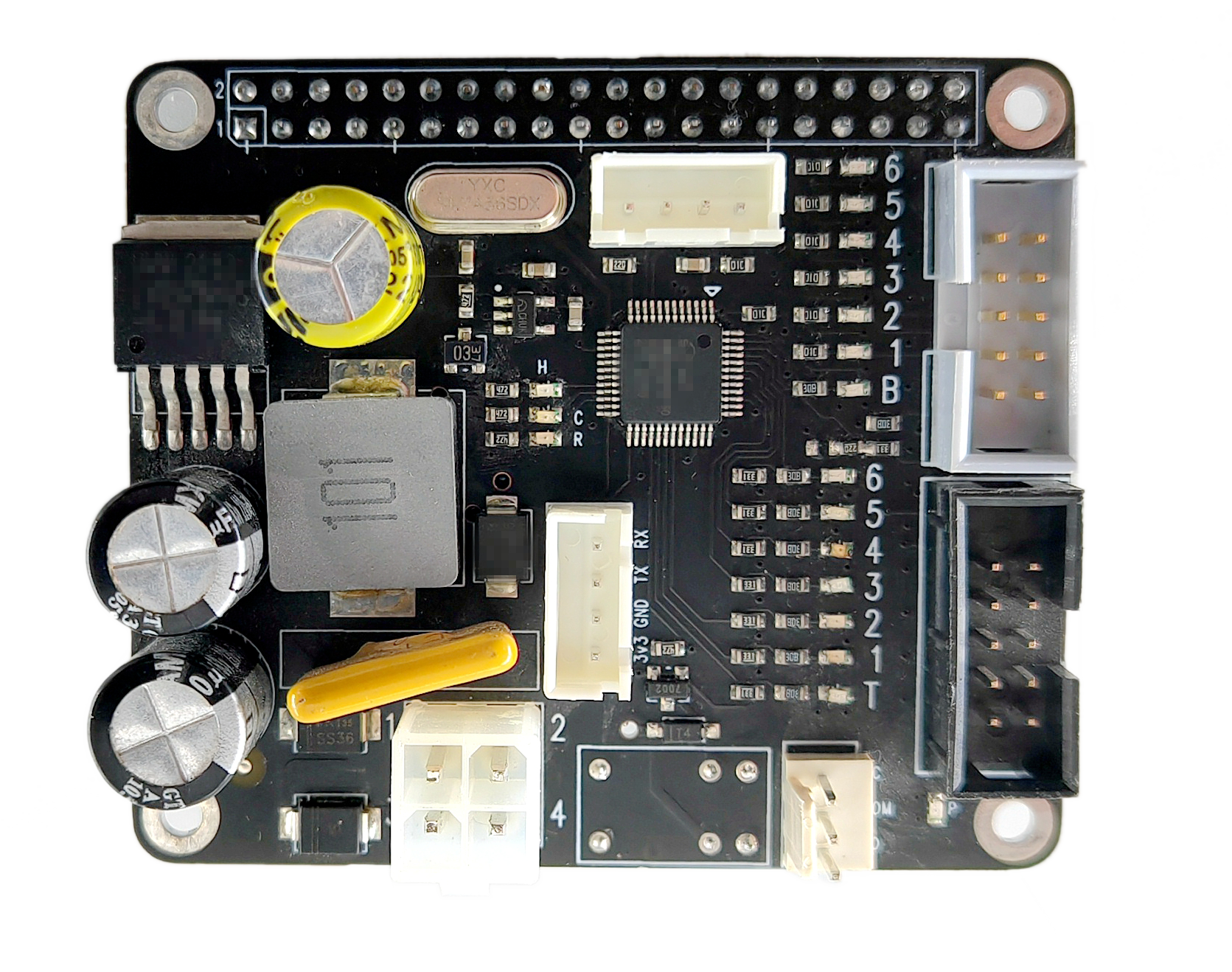

树莓派MDBHAT
硬件配置
支持贩卖机MDB接口
支持退币器接口
支持产品定制化服务

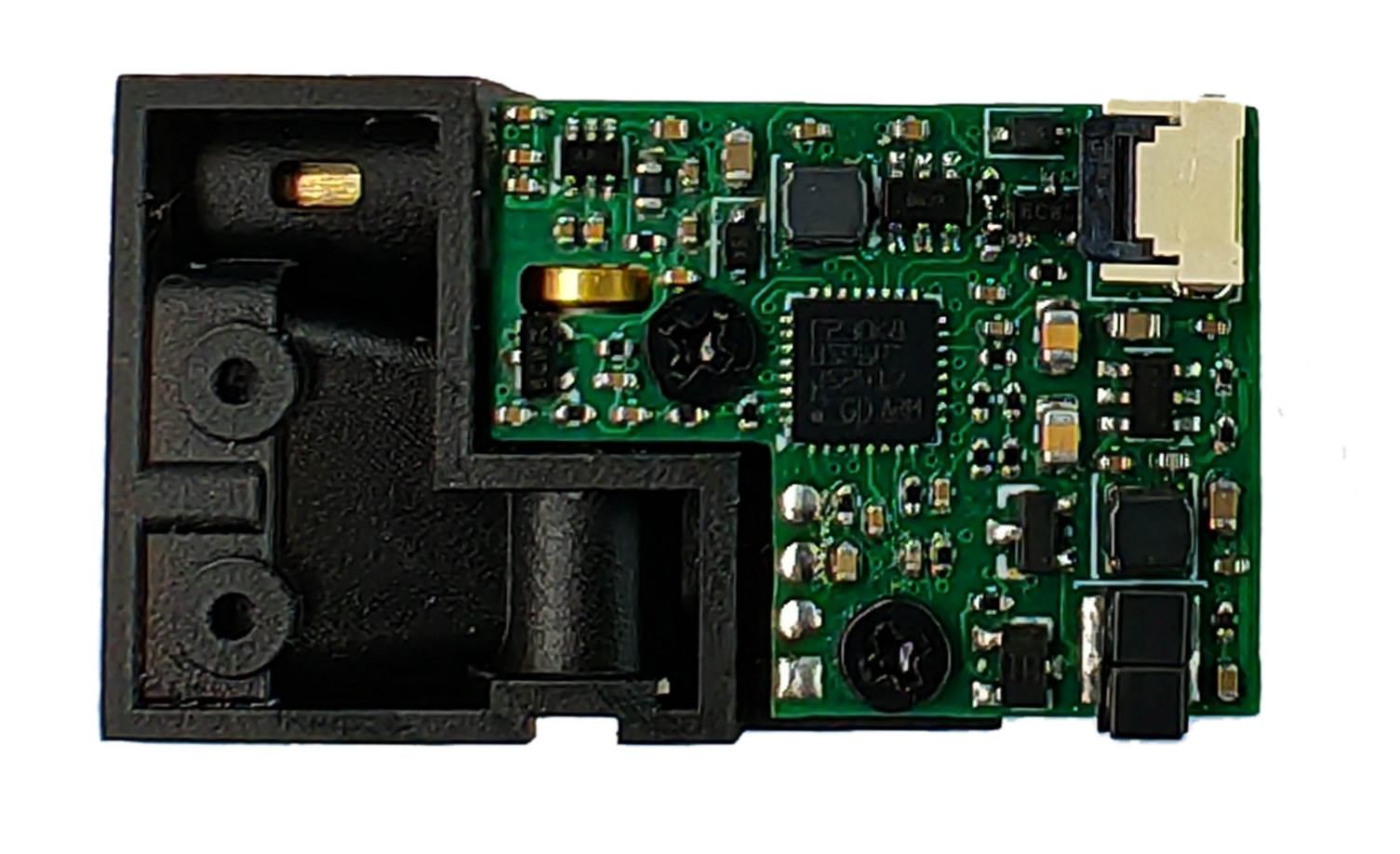

参数 | 典型值 | 备注 |
产品型号 | ATD-JSC01 | |
测距范围 | 0.1～100m | 与接收物镜口径相关 |
激光波长 | 630nm～690nm | |
激光功率 | 小于1mW | Class2 |
工作温度 | -10℃～45℃ | |
测量时间 | 0.5S | 目标柯达白板，距离25米 |
测量精度 | 1mm | |
工作电压 | 2.5V～18V | 需DCDC模块 |
功耗 | <0.5W |

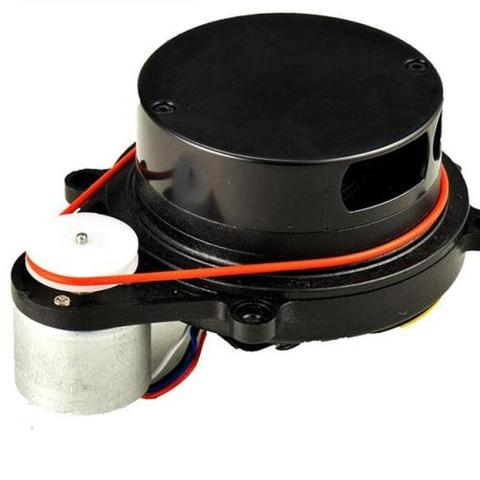

参数 | 典型值 | 注释 |
测距方式 | 飞行时间（TOF） | |
测距范围 | 0.15m--6m @18%反射率 | |
测距精度 | 0.15m～1.5m:<±20mm >1.5m:±1.5% | 测试环境：常温 目标反射率：10%～90% |
测距值标准差 | 5mm | 参考值 |
特殊试验后精度 | 0.05m～1.5m:<±30mm >1.5m:±2% | 特殊试验包含：高低温循环、高温高湿及低温存储、单体跌落、寿命等非破坏性试验 |
测距分辨率 | 8mm | |
测量角度 | 100° | 实际输出角度120° |
角辨率 | 0.5° | |
上仰角 | 0.6°~2.6° | 相对于LDS安装面 |
扫描频率 | 10Hz | |
寿命 | 10000h | |
重量 |

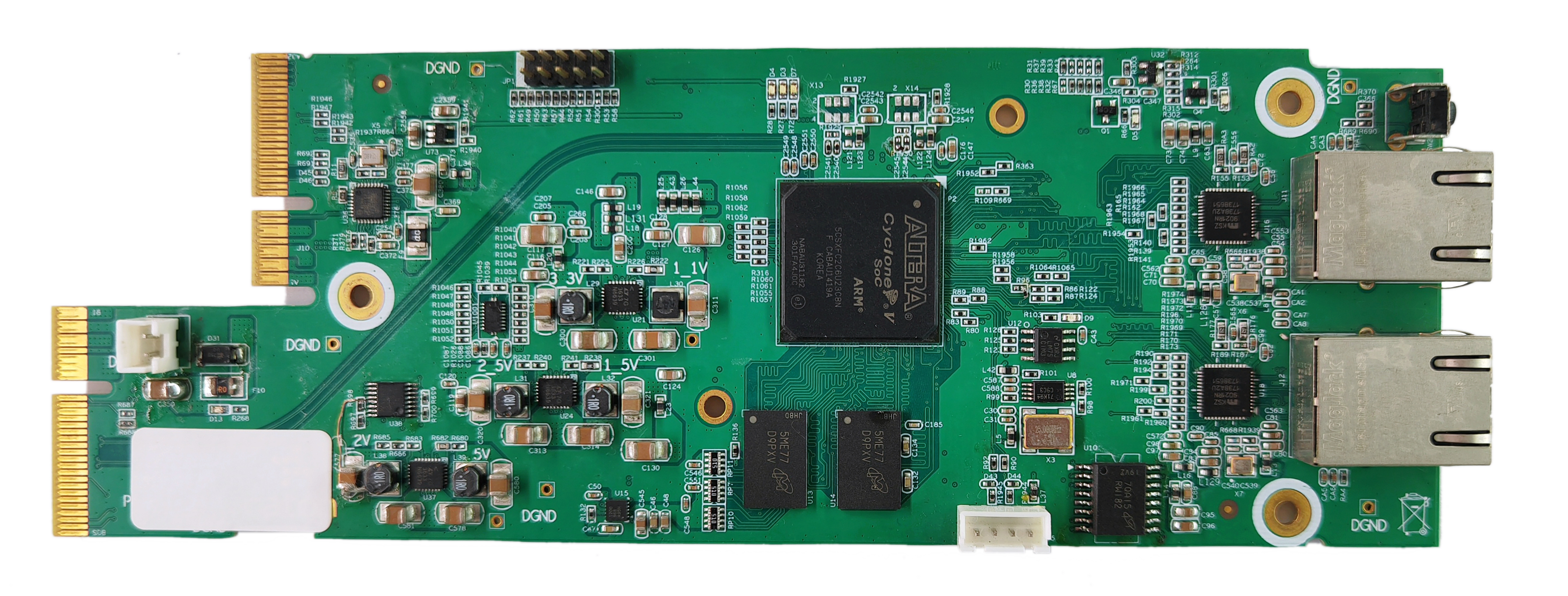

硬件配置：
10/100/1000以太网接口，2个；
ARMCortex-A9双核处理器，主频800MHz；
内存 DDR3 1333 1GB；
SPINOR FLASH 128MB；
金手指背板信号 PCIE 3.0 x2；
此产品可支持定制开发。
双图形卡处理转换板
支持双GPU图像采集和解析，经FPGA核心板处理后经QSFP+接口实时传输。
配置：
SODIMM260Nvidia NX GPU模组插槽，2个；
XilinxXCKU060 FPGA核心板插槽，1个；
QSFP+网口1个，支持40G网络数据吞吐，实测达到无丢包；
USBType-C接口，2个；
ATX电源接口；
配置用千兆以太网接口，2个；
此产品支持定制开发，可以提供全套设计方案。
血栓弹力图控制主板：
血栓弹力图设备，对血栓弹力进行数据采集、分析、显示和远传的智能设备
硬件配置：
新唐arm9 300Mhz处理器 64MByte ddrsdram
集成128M nandflash4路高精度AD采集 100M以太网接口
可支持定制开发

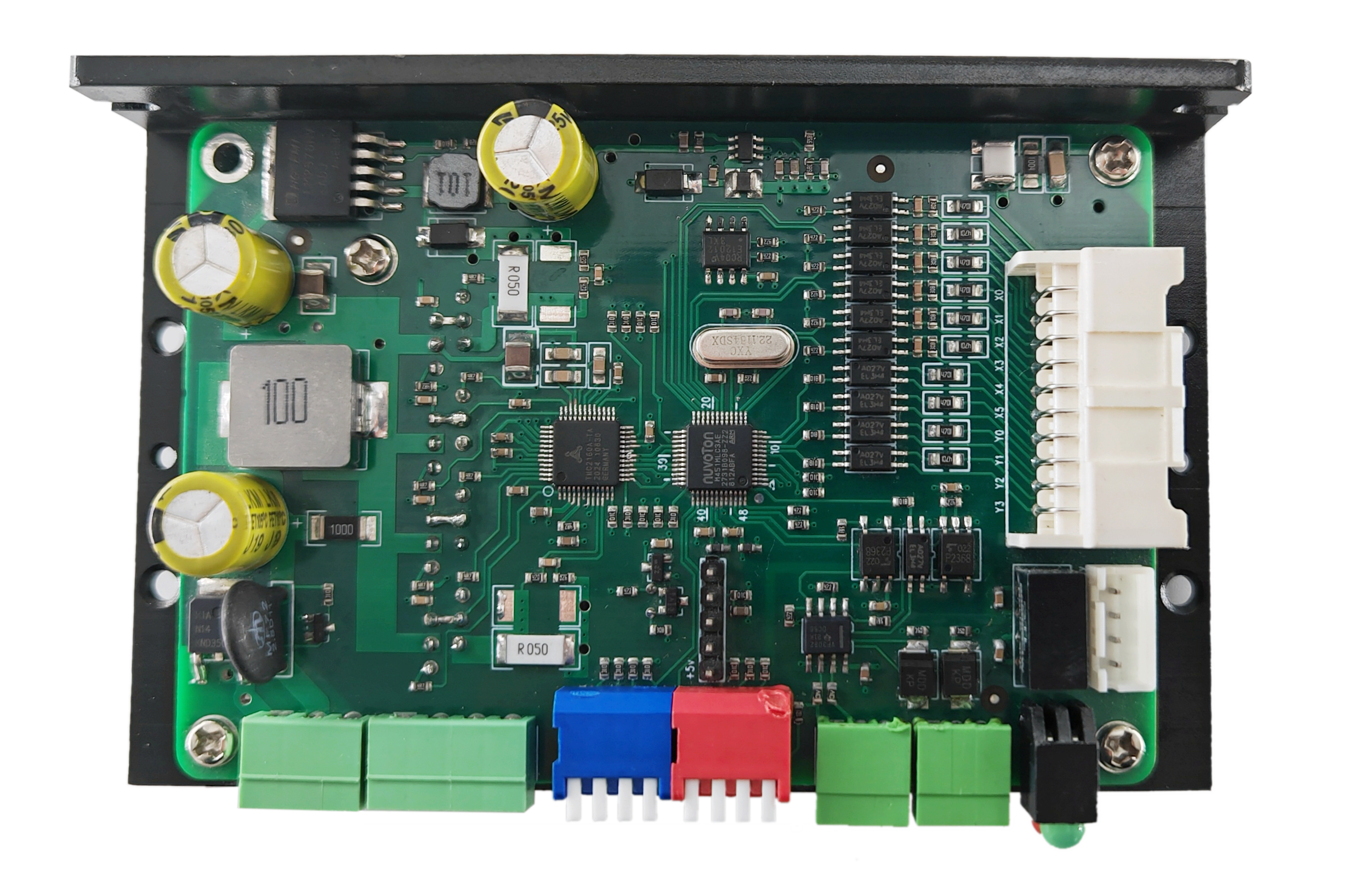

步进电机闭环驱动器
可以匹配12V-60V的各种步进电机
技术特点
支持RS485总线
支持CAN总线
支持16-256级细分
具有过流、过热、过压保护
先进的矢量闭环控制技术
可支持定制开发

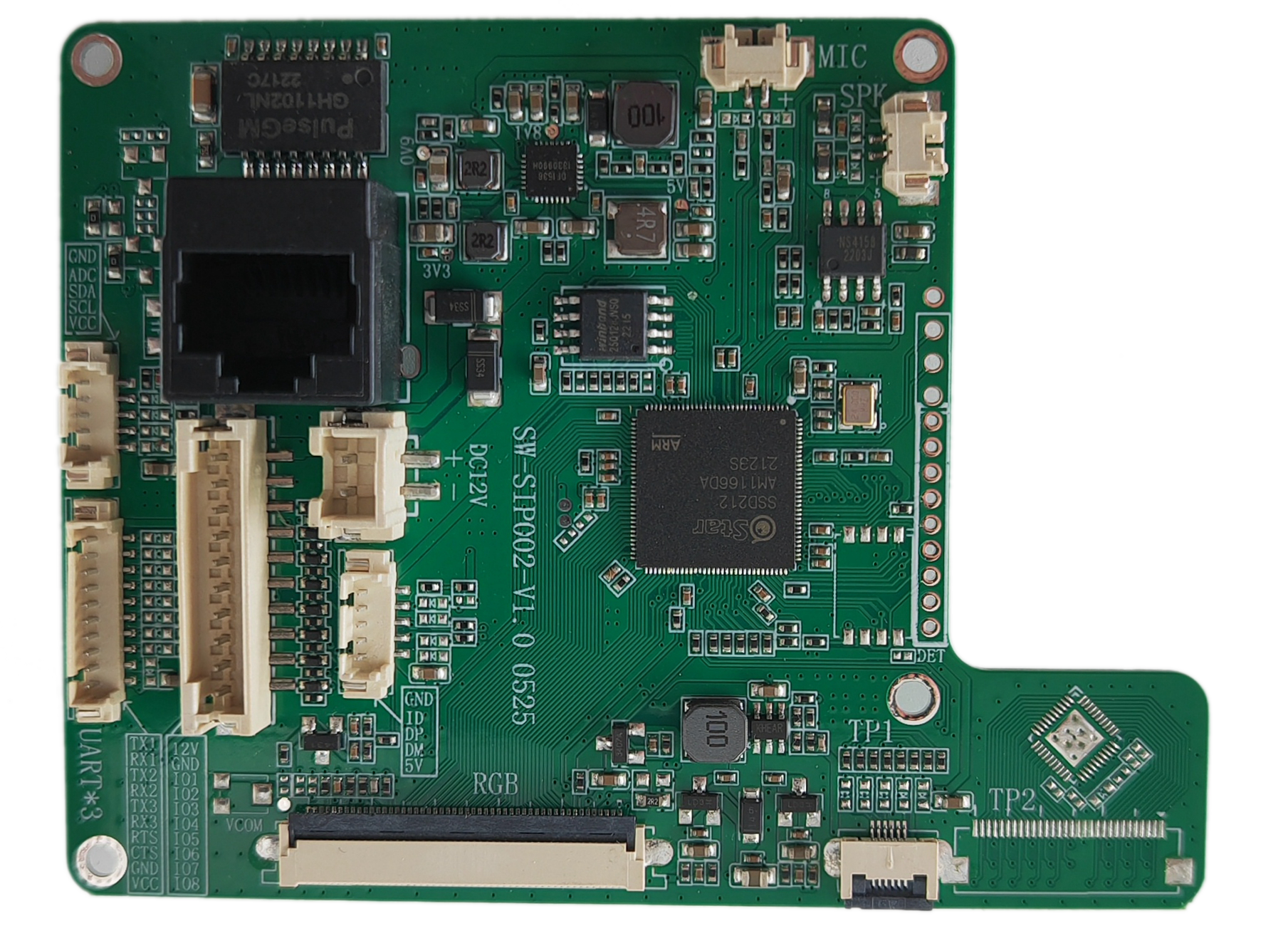

适配各种电梯的HMI屏幕控制和显示
硬件功能
支持4.3/7inch屏幕
支持MP4/WMV等视频各持播放
支持WAV/MP3/OGG等各种音频各持播放
此控制器支持定制开发

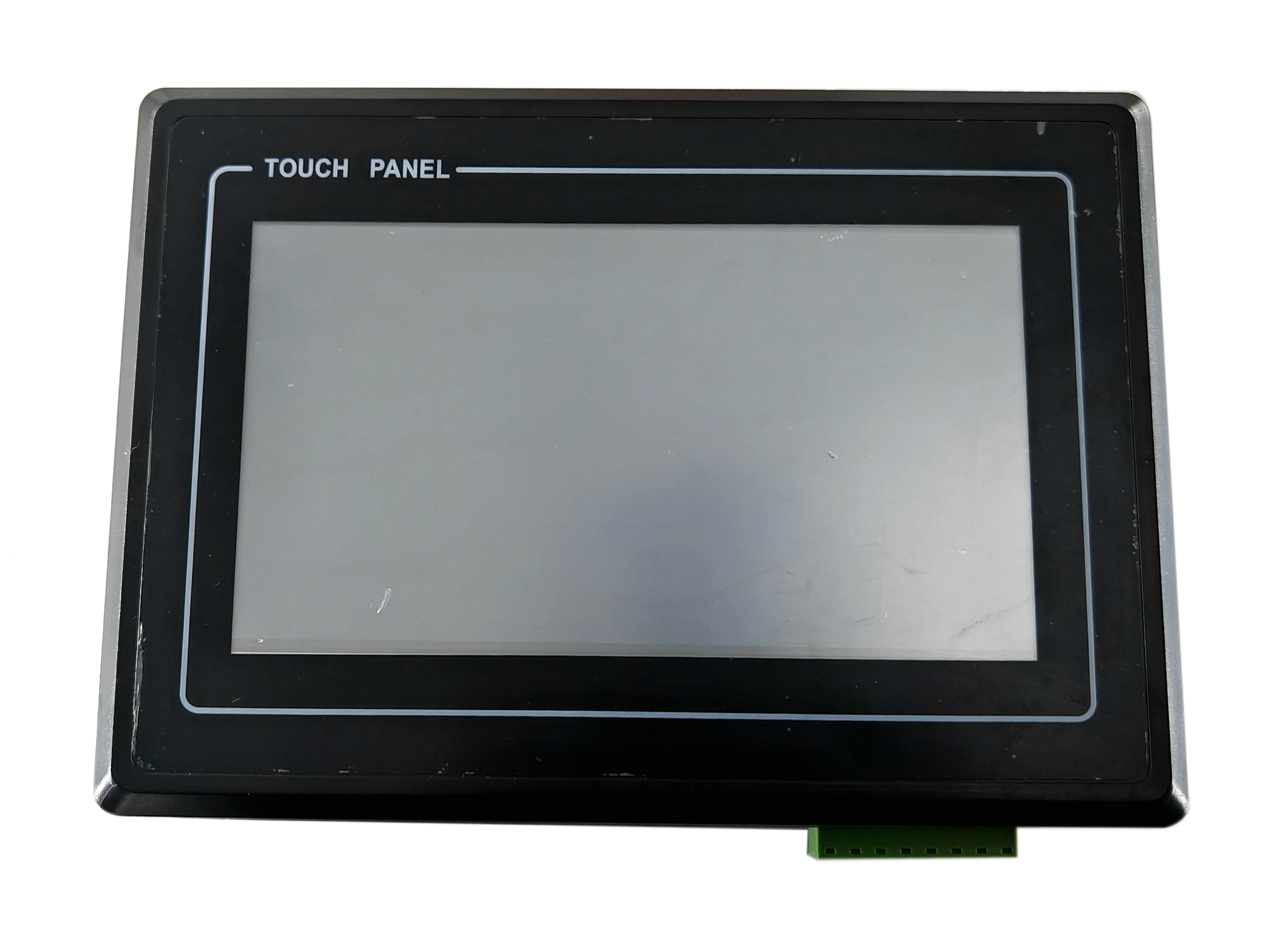

工业触摸屏控制器
工业人机界面显示，可以运行组态软件，
具有各种网络和工业总线接口
硬件功能
1GHz双核arm处理器，
512MB DDR SDRAM存储器
4G MMC flash存储
支持千兆以太网、RS485、CAN有线连接
支持4G和WIFI无线连接
软件功能
支持运行Linux和Android操作系统
此产品支持定制开发

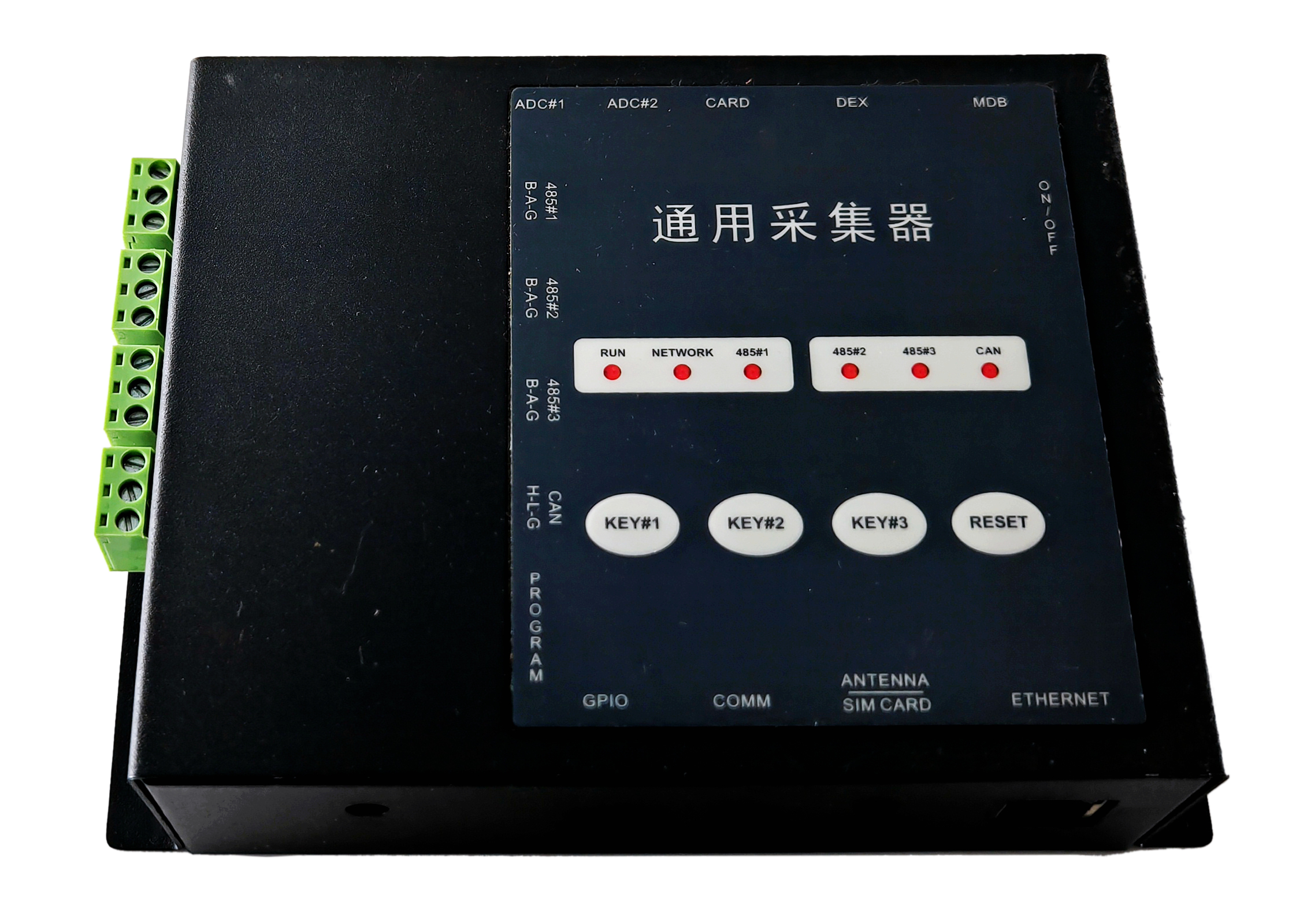

工业通用数据采集器
可以采集和处理各种通信设备和协议转换
硬件功能
Arm处理器，支持运行Linux
4路串口通信接口
3路485通信接口
1路CAN通信接口
支持10/100M以太网
支持4G和WIFI通信
支持蓝牙设备
此款采集器可支持定制开发

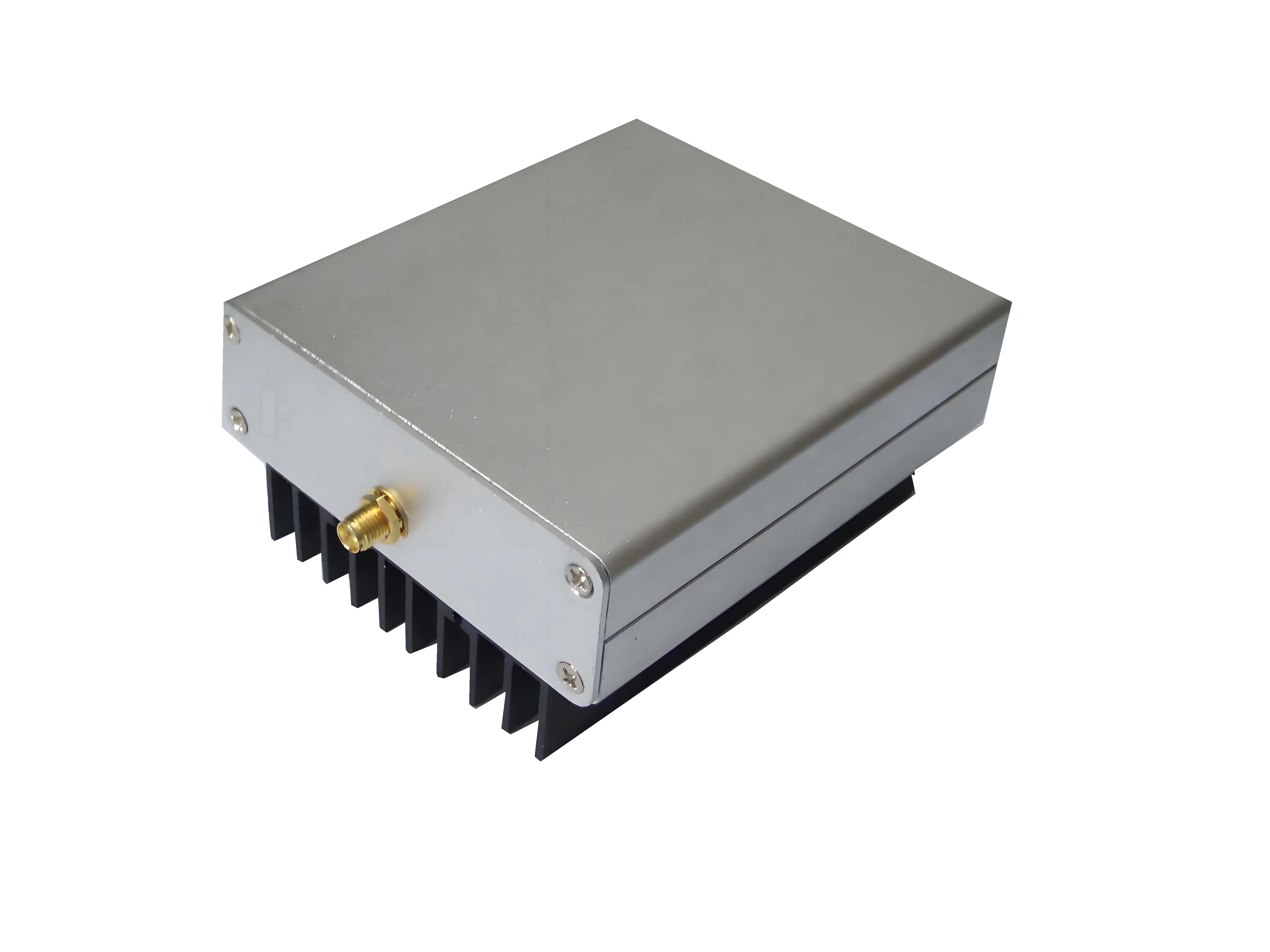

小型数传电台
特点：
采用多进制直接序列扩频技术
采用GMSK调制方式，频谱利用率高
灵敏度高、接收动态范围大
抗干扰、抗截获能力强，具有保密性
终端接口灵活、速率高
小型、便携、功耗低
此设备支持定制开发
|
|
